ÇARPDUR™ Erken Uyarı Sistemi
Fabrika, depo ve lojistik tesislerinde; forklift ve yük taşıma araçlarının kapı, kiriş, tünel ve depo raflarına çarpmasını milisaniyeler içinde engelleyen, çift sirenli ve flaşörlü patentli erken uyarı sistemi.
Kimler Kullanabilir? Endüstriyel Hedef Alanlar
Lojistik & Dağıtım Merkezleri
Yoğun forklift ve akülü istifleyici trafiğine sahip ana transfer üsleri, antrepolar ve kargo dağıtım depoları.
⚡ Hızlı malzeme akışında kapı hasarını önlerÜretim Tesisleri & Fabrikalar
Otomotiv, makine, beyaz eşya, metal, gıda ve kimya sanayi üretim hatları arasındaki geçiş kapıları ve tüneller.
🛡️ Holler arası seksiyonel ve yangın kapılarını korurYüksek Raflı Depolar & Antrepolar
Dar koridor ve dar alan istif makineleri (Reach Truck / VNA) çalışan dikey depolama alanları.
📦 Raf ayakları ve koridor giriş gabarilerini güvenceye alırSoğuk Hava Depoları & Gıda Tesisleri
Yalıtımlı hızlı PVC sarmal kapıların, sürgülü soğuk oda kapılarının korunması gereken tesisler.
❄️ Değerli soğuk oda kapı panellerinin kırılmasını önlerKargo Dağıtım & Cross-Dock Hubları
Yüksek hızlı yükleme ve boşaltma operasyonlarında rampa kapıları ve körük geçişleri.
⏱️ Sevkiyat aksamasını ve operasyonel duruşları sıfırlarHavalimanı Kargo & Ağır Sanayi Hangarları
Geniş açıklıklı hangar kapıları, yüksek tonajlı yük taşıyıcıları ve vinç altı gabari hatları.
✈️ Yüksek gabarili araçların tavan kirişlerine çarpmasını engeller
🎬 Resmi Saha Test ve Çarpma Demosu Videosu
GERÇEK FORKLİFT TESTİDepo İçi Forklift Çarpma Test Senaryosu
Forklift mastı veya yüksek istifli palet kapıya yaklaşırken, kapıdan 1 metre önce asılı duran ÇARPDUR barına temas eder. İvme sensörü anında çift sirenleri ve flaşörleri tetikler; operatör derhal durur. Ne kapı ne de yük zarar görmez.
📸 Gerçek Saha Uygulama Fotoğrafları
ENELMED Saha Arşivi • 5 Açı
SAHA GENEL BAKIŞ

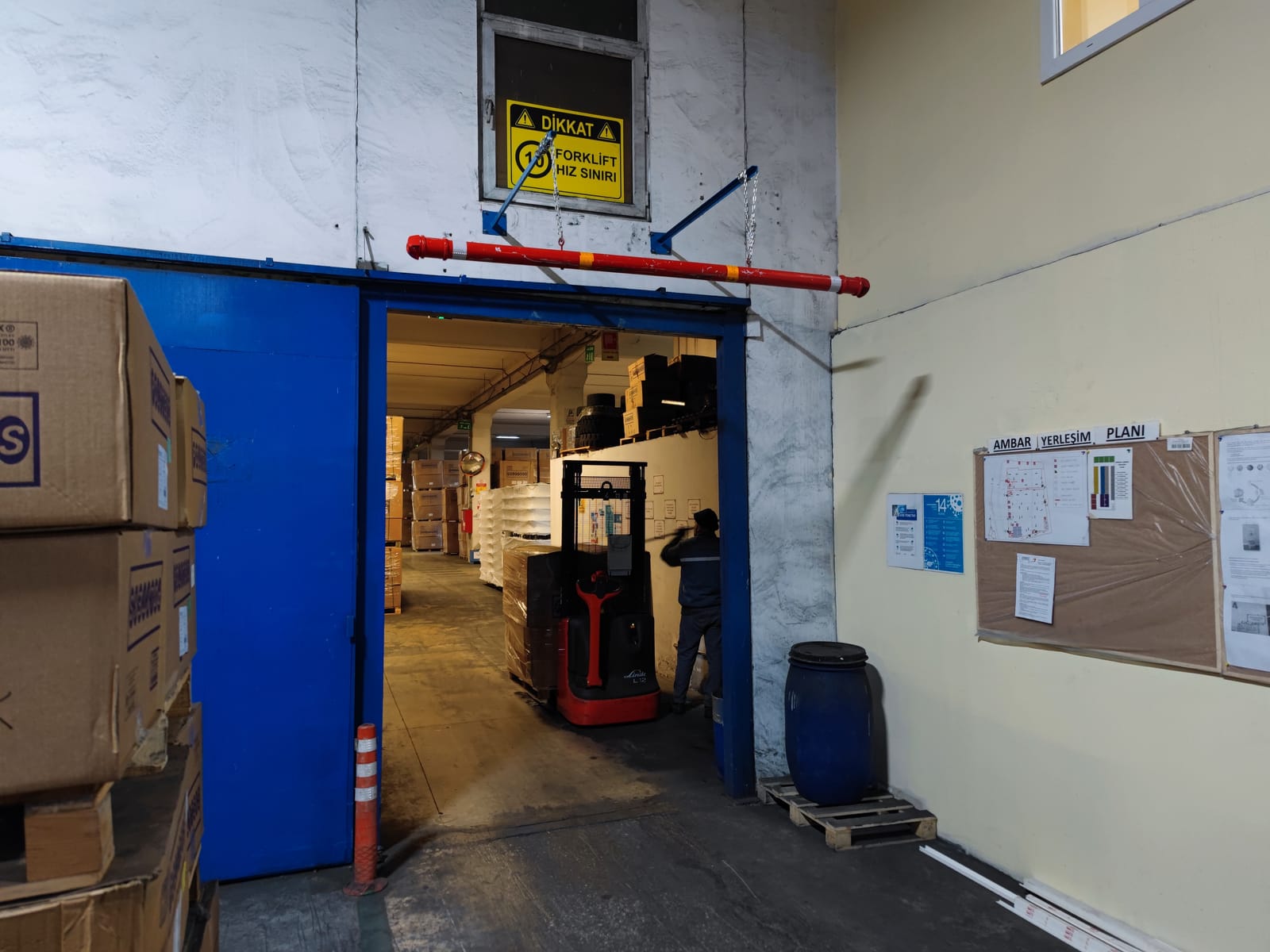

Saha Genel Bakış & Forklift Yaklaşım Hattı
Geniş açıdan tesis kapısı, tavan kirişleri ve yaklaşım hattı üzerindeki 1 metre öne asılmış ÇARPDUR ünitesi.
GEÇİŞ AÇIKLIĞI

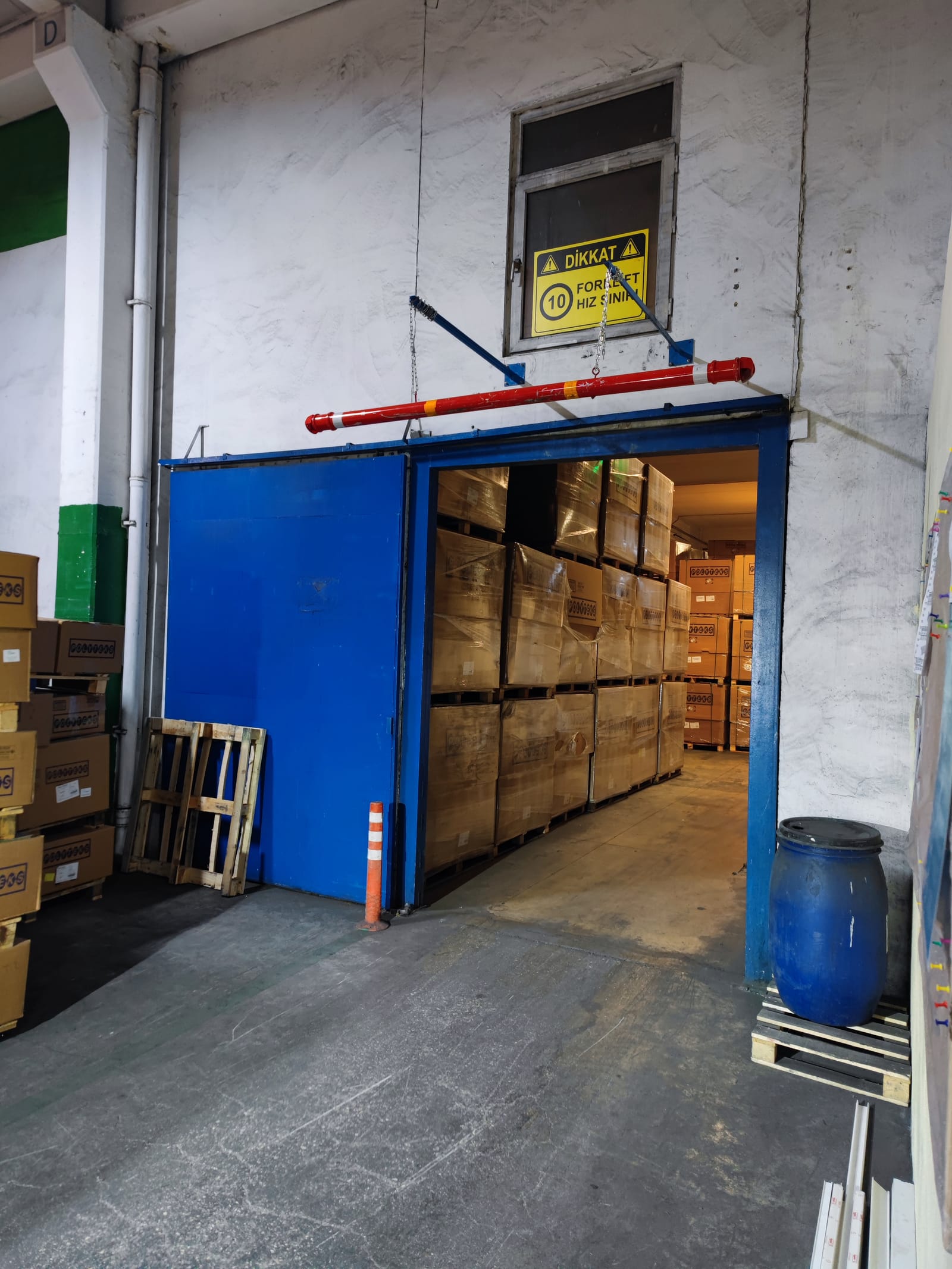

Kapı Geçiş Boşluğu & Yatay Hizalama
Yükseklik gabarisini belirleyen alt kot ve kapı kanatları arasındaki net geçiş aralığı.
ÜST MONTAJ AÇISI

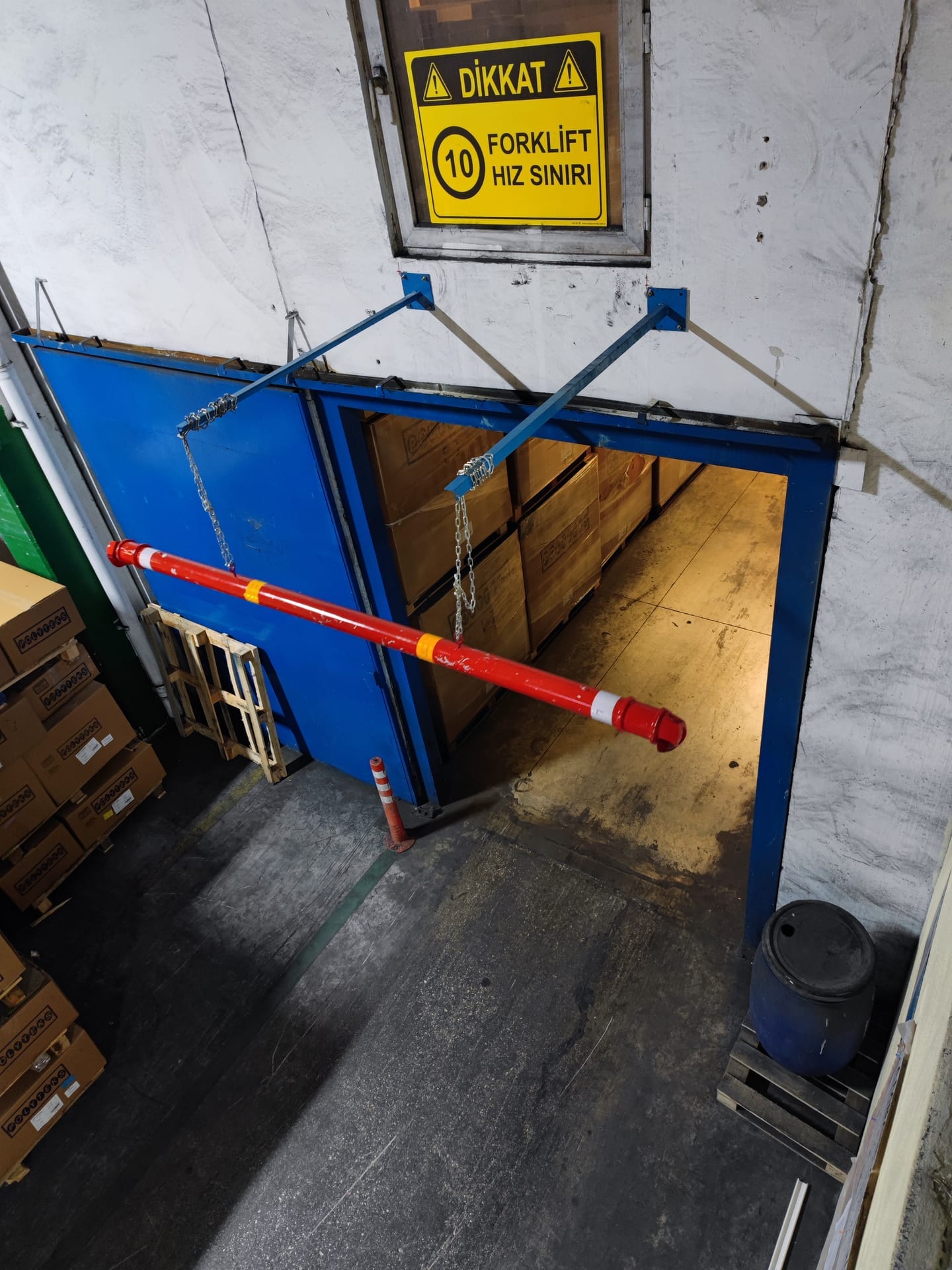

Üst Açı / Kuşbakışı Montaj Perspektifi
Konsol bağlantısı, çelik askı zinciri ve tavan sabitleme mekanizmasının üstten detaylı görünümü.
5 CM GABARİ KOTU

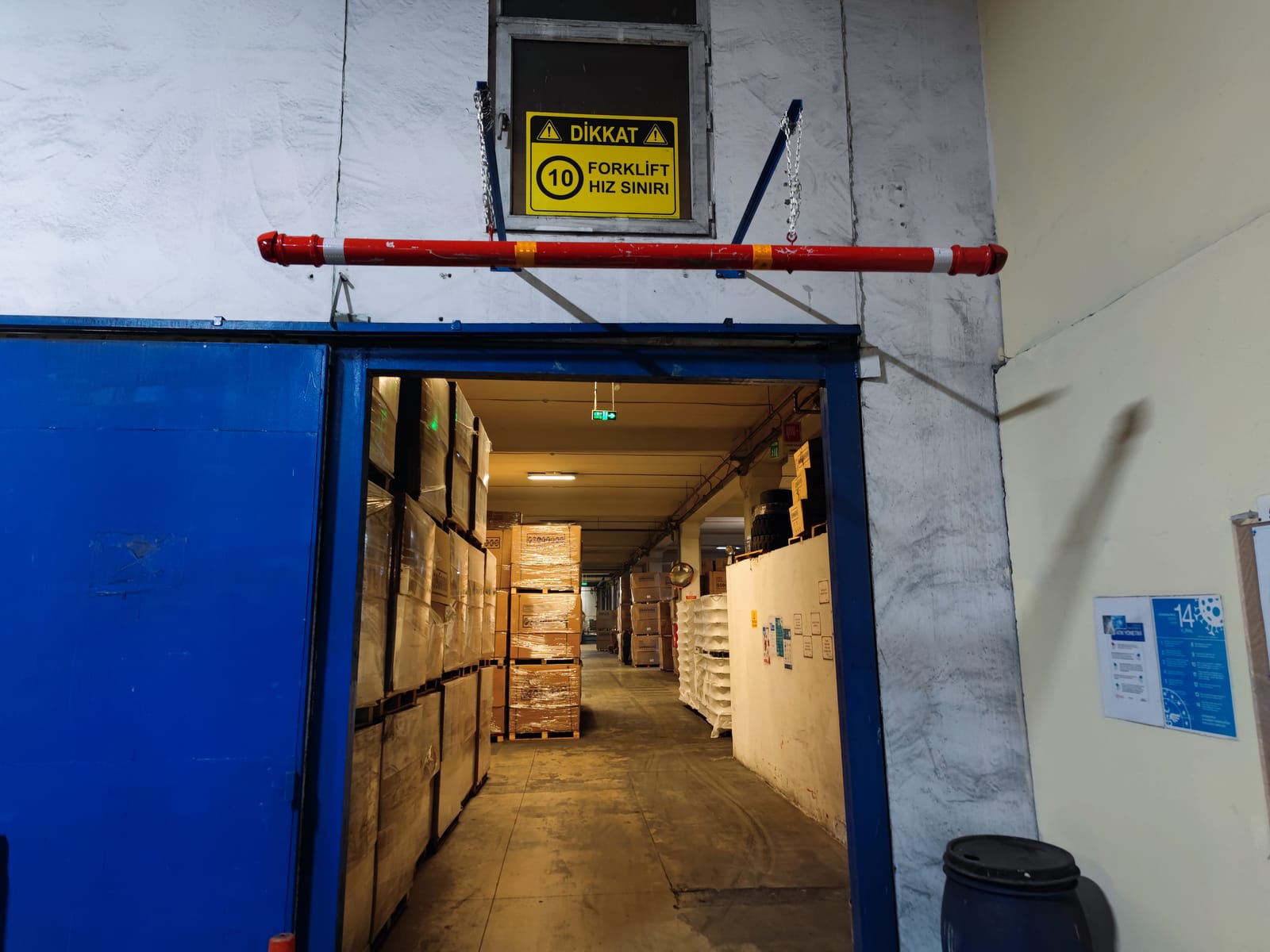

Ön Cephe Hizalama & 5 cm Gabari Kotu
Kapı üst kirişinden 5 cm daha alçakta asılı olan erken temas barı ve reflektif ikaz yüzeyi.
KONSOL MEKANİĞİ
Alt Açı / Konsol Kolu & Zincir Mekaniği
1 metre rijit konsol kolu, 12V DC besleme hattı ve serbest sarkaç zincir mafsalı.
📋
Teknik Özellikler ve Çalışma Parametreleri
Resmi Üretici Veri Föyü
İncelemek İçin Tıklayın
▼
Teknik Özellikler ve Çalışma Parametreleri
Resmi Üretici Veri Föyü| Ürün Adı & Modeli | ÇARPDUR™ Sesli ve Işıklı Erken Uyarı Sistemi (Standart / Waterproof) |
|---|---|
| Üretici Firma | ENELMED ELEKTRONİK MEDİKAL İNŞAAT (Bursa / TÜRKİYE) |
| Çalışma Gerilimi | 12V DC (Adaptör beslemeli • Elektrik çarpma riski sıfır) |
| Sesli Alarm Çıkışı | 2 Adet Yüksek Desibel Endüstriyel Siren (Fabrika gürültüsünü aşan güç, 110 dB) |
| Alarm Çalma Süresi | 5 saniye ile 40 saniye arasında ayarlanabilir trimpot zamanlayıcı |
| Görsel Uyarı | Alarm anında siren ile eşzamanlı çalışan parlak flaşör sistemi |
| Görünürlük Standardı | E-Mark onaylı yüksek yoğunluklu sarı-kırmızı reflektif prizmatik bantlar |
| Darbe & Gövde Dayanımı | Yüksek toklukta, esnek, kırılmaz ve çarpma deformasyonuna dayanıklı polimer/çelik gövde |
| Zorunlu Montaj Mesafesi | Kapı/tünel portalından 1 metre (100 cm) ileri |
| Zorunlu Gabari Kotu | Kapı üst kiriş hizasından 5 cm aşağıda |
| Askı Standardı | En az 1 metre uzunluğunda metal sarkaç zinciri |
| Açık Alan / Su Uyumu | Yağmur ve dış saha yükleme rampaları için Waterproof Su Geçirmez Model |
| Periyodik Bakım Tavsiyesi | Özel bakım gerekmez; 30 günde bir manuel test kontrolü önerilir |
| Şebeke Güvencesi Önerisi | 220VAC ±%10 şebeke dalgalanmalarına karşı Regüle Kesintisiz Güç Kaynağı (UPS) önerilir |
| Garanti Süresi | 24 (Yirmi Dört) Ay ENELMED İmalat ve Malzeme Garantisi |
📐 CAD Teknik Çizim ve Ölçülendirme Şeması
Ölçekli Vektörel CAD
Vektörel Çizim: 12V DC Besleme, Çift Siren, Flaşör, Ön Kesit, Yan Kesit (100 cm Konsol İleri Uzatımı ve Kapıdan 5 cm Aşağı Sarkıtma).
🛠️
ENELMED Resmi Kurulum Talimatları (Adım Adım Montaj)
Zorunlu Üretici Prosedürü
İncelemek İçin Tıklayın
▼
ENELMED Resmi Kurulum Talimatları (Adım Adım Montaj)
Zorunlu Üretici ProsedürüKonsol Montajı & 1 Metre İleri Mesafesi ZORUNLU ÖLÇÜ
ÇARPDUR ürününüzün kurulum yapılan yerden (kapı, tünel veya raf bağlantısından) uzaklığı tam 1 metre (100 cm) olmalıdır. Duvar veya kiriş ankraj konsollarını kapı ön düzleminden 100 cm ileriye uzanacak rijit çelik profil ile sabitleyin.
Askı Zinciri ve 5 cm Alt Kot Ayarı ZORUNLU ÖLÇÜ
Ürününüzü tam koruma için kapı üst hizasından 5 cm aşağıdan asmanız gerekir. Askı uzunluğu en az 1 metre metal zincir olmalıdır. Zincir bağlantısı darbe anında sarkaç hareketi ile enerjiyi absorbe eder.
12V DC Adaptör ve Sabit Konumlandırma
ÇARPDUR adaptörünü montaj yapılan yerde sabit bir kısımda (kutu veya pano içi) konumlandırınız ve adaptör uzatma kablosunu mutlaka kullanınız. 12V DC düşük voltaj güvenliği sayesinde elektrik çarpma tehlikesi oluşturmaz.
Siren Süresi (5–40 sn) ve Hassasiyet Kalibrasyonu
Sistem üzerindeki çift siren süresi ortam gürültüsü ve operasyon hızına bağlı olarak 5 saniye ile 40 saniye arasında ayarlanabilir. Dahili ivme ve temas sensörünün tetikleme hassasiyetini hafif salınımlara yanıt verecek şekilde ayarlayınız.
Genel Mekanik ve Bağlantı Sağlamlık Kontrolü
Kurulum tamamlandıktan sonra tüm cıvataların, somunların, mapaların, karabinaların ve zincir bağlantılarının sağlamlığını tek tek kontrol ediniz. Boşluk veya gevşeklik kalmadığından emin olunuz.
Test Tetiklemesi ve Devreye Alma
Barı elinizle hafifçe sallayarak veya dokunarak darbe simülasyonu yapınız. Her iki sirenin de yüksek sesle çaldığını ve flaşör ışıklarının eşzamanlı yandığını doğrulayınız. Belirlenen sürede (5-40 sn) alarmın otomatik sustuğunu teyit ediniz.
⚡ İnteraktif Montaj & Gabari Hesaplayıcı
Hızlı Saha Uygunluk TestiTesis Kapı ve Tavan Ölçülerinizi Girin:
